Дюбель тарельчатый TD 10 MT со стальным распорным стержнем и термоголовкой

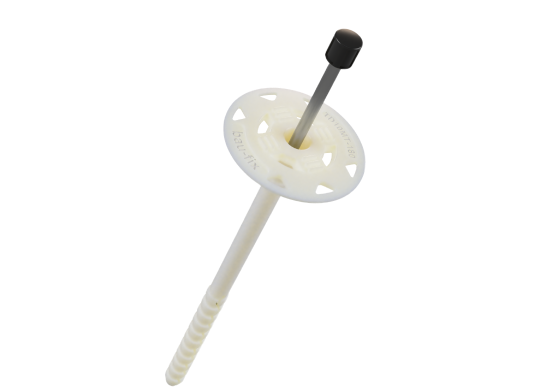

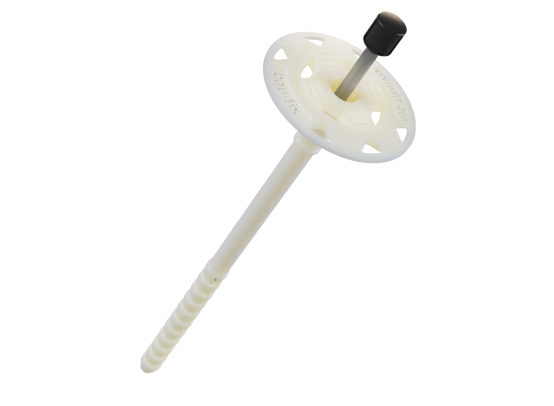

Тарельчатый дюбель для крепления теплоизоляции TD10 MT — диаметром 10 мм, выполненный из ударостойкого блок-сополимера полипропилена (PP) с распорным элементом из углеродистой гальванически оцинкованной стали (покрытие >10 мкм) и напрессованной термоголовкой из стеклонаполненного полиамида (PA).
Область применения:
Дюбель предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 275 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК) и в конструкциях навесных фасадных систем с воздушным зазором (НФС).
Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности и несущей способности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений любых уровней ответственности, в том числе жилых.
Дюбель предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 275 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК) и в конструкциях навесных фасадных систем с воздушным зазором (НФС).
Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности и несущей способности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений любых уровней ответственности, в том числе жилых.
Таблица значений TD 10 MT
Рекомендации по применению:
Дюбель для теплоизоляции с металлическим гвоздём и термоголовкой, предназначен для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.).
Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм.
Стандартная глубина анкеровки – не менее 50 мм.
Диаметр используемого сверла – 10 мм.
Метод установки – забивной
Позволяет производить монтаж теплоизоляции к основаниям из бетона, полнотелого ячеистого бетона, полнотелого и пустотелого кирпича (A,B,C,D,E).
Материалы основания:
Бетон тяжелый, легкий (A)
Полнотелый кирпич керамический, силикатный (B)
Пустотелый кирпич керамический, силикатный (C)
Керамзитобетонные блоки (D)
Ячеистый бетон, мелкозернистый поризованный и изделия из него (Е)
Температура применения:
Хранение: температура воздуха от +5оС до +30оС.
Монтаж: температура дюбеля не ниже +5оС.
температура воздуха не ниже 0оС.
Эксплуатация:
Наружного воздуха от -50 оС до +80оС.
Несущего основания от -50 оС до +80оС.
Температурный диапазон эксплуатации тарельчатых дюбелей Бау-Фикс должен соответствовать температурному диапазону эксплуатации ограждающих конструкций зданий и сооружений.
Расчетные параметры:
При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.
Количество дюбелей на 1м2
Для систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК):
Дюбель для теплоизоляции с металлическим гвоздём и термоголовкой, предназначен для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.).
Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм.
Стандартная глубина анкеровки – не менее 50 мм.
Диаметр используемого сверла – 10 мм.
Метод установки – забивной
Позволяет производить монтаж теплоизоляции к основаниям из бетона, полнотелого ячеистого бетона, полнотелого и пустотелого кирпича (A,B,C,D,E).
Материалы основания:
Бетон тяжелый, легкий (A)
Полнотелый кирпич керамический, силикатный (B)
Пустотелый кирпич керамический, силикатный (C)
Керамзитобетонные блоки (D)
Ячеистый бетон, мелкозернистый поризованный и изделия из него (Е)
Температура применения:
Хранение: температура воздуха от +5оС до +30оС.
Монтаж: температура дюбеля не ниже +5оС.
температура воздуха не ниже 0оС.
Эксплуатация:
Наружного воздуха от -50 оС до +80оС.
Несущего основания от -50 оС до +80оС.
Температурный диапазон эксплуатации тарельчатых дюбелей Бау-Фикс должен соответствовать температурному диапазону эксплуатации ограждающих конструкций зданий и сооружений.
Расчетные параметры:
При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.
Количество дюбелей на 1м2
Для систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК):
Для конструкций навесных фасадных систем с воздушным зазором (НФС):
Не менее 5-ти дюбелей на одну плиту теплоизоляции.
Упаковка и маркировка:
Дюбели упаковываются в коробки по 500, 250 и 200 шт. На тарельчатом элементе дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля.
Рекомендации по установке:
Сверление отверстий:
Сверление отверстий в несущем основании необходимо производить перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п. и без ударного действия в пустотелых материалах и ячеистом бетоне.
Очистка отверстия:
Остатки сверления должны быть тщательно удалены из отверстия.
Установочные параметры:
Минимальная толщина несущего основания – глубина анкеровки + 30 мм.
Минимальное расстояние между осями дюбелей – 80 мм.
Минимальное расстояние до края несущего основания – 80 мм.
Минимальное расстояние до заполненного шва – 50 мм.
Минимальное расстояние до незаполненного шва – 80 мм.
Глубина отверстия:
Глубина отверстия должна превышать глубину анкеровки дюбеля не менее чем на 10 мм.
Места установки:
При выборе места установки тарельчатых дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий.
Установка дюбелей:
Установка дюбеля производится в исходное положение легкими ударами при помощи молотка по распорному элементу дюбеля.
Контроль установки:
Дюбель TD 10 MT установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля.
Контрольные испытания:
До начала работ по установке дюбелей на объекте необходимо проведение контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.
Не менее 5-ти дюбелей на одну плиту теплоизоляции.
Упаковка и маркировка:
Дюбели упаковываются в коробки по 500, 250 и 200 шт. На тарельчатом элементе дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля.
Рекомендации по установке:
Сверление отверстий:
Сверление отверстий в несущем основании необходимо производить перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п. и без ударного действия в пустотелых материалах и ячеистом бетоне.
Очистка отверстия:
Остатки сверления должны быть тщательно удалены из отверстия.
Установочные параметры:
Минимальная толщина несущего основания – глубина анкеровки + 30 мм.
Минимальное расстояние между осями дюбелей – 80 мм.
Минимальное расстояние до края несущего основания – 80 мм.
Минимальное расстояние до заполненного шва – 50 мм.
Минимальное расстояние до незаполненного шва – 80 мм.
Глубина отверстия:
Глубина отверстия должна превышать глубину анкеровки дюбеля не менее чем на 10 мм.
Места установки:
При выборе места установки тарельчатых дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий.
Установка дюбелей:
Установка дюбеля производится в исходное положение легкими ударами при помощи молотка по распорному элементу дюбеля.
Контроль установки:
Дюбель TD 10 MT установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля.
Контрольные испытания:
До начала работ по установке дюбелей на объекте необходимо проведение контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.
